2012年12月31日月曜日

年末のご挨拶




本年も残り僅かとなりました。

皆様に、毎々のご厚情を賜りまして、大過なく年の瀬を迎える

ことができました。来る年も変わらぬ、ご厚誼の程心からお願

い申し上げます。








Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19
TEL 093-695-3603
Fax 093-695-3604

2012年12月1日土曜日

仮設計画図作成事例 平和ビルダー材

今回は平和ビルダー材での作成事例です。


建設時の手書きでの図面しか残っておらず、構造物トレースからの作成でした。



平面図 セットバックが多いほど時間がかかってしまうものです。



建設時の手書き図面です。

トレース後、仮設計画図作成です。


データとして残ることで、下地等の図面にも使用が可能です。






Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19
TEL 093-695-3603
Fax 093-695-3604








2012年11月30日金曜日

駆け込み需要ですか?

消費税増税になる前に建設してしまおうという流れでしょうか?

新築工事での仮設計画図のご依頼が例年より多いです。




今回はマンション建設工事の仮設計画図作成事例



仮設計画図 平面図
仮設計画図 立面図
仮設計画図 断面図





Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19
TEL 093-695-3603
Fax 093-695-3604






2012年11月26日月曜日

CADデータ 配布ページ

仮設構造物計画にあれば嬉しい!CADデータを配布するページをWEBサイトにて作成しました。








随時、アップ予定です!!


必要なデータがアップされていない場合はメールにて問合せください。


対応可能な場合はアップします。









2012年11月16日金曜日

仮設計画図 作成事例

枠組足場(先行手摺工法)部材にも様々な種類があります。

今回使用される先行手摺はアルミスカイガードだそうです。


各種部材、使用に対応しています。





作図前にはどのような部材で、仕様はどうするのか?

仮設資材の材料費にも影響する恐れがありますのできちんと打合せを行います。





納期情報
総合仮設計画図or申請用仮設足場計画図 2~3日
構造物トレース 2~3日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2



Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19


TEL 093-695-3603
Fax 093-695-3604

2012年11月14日水曜日

仮設計画図  設置届用申請図 作成事例

立面図

設置届用の枠組足場申請図作成事例です。


フロアによって足場の形状が変わる場合は平面図が数枚になる事があります。


低層 平面図
断面図 詳細図
屋上 平面図
いかに安全に法令に基づいているか、施工を行いやすいかが重要です。




Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19
TEL 093-695-3603
Fax 093-695-3604













2012年10月30日火曜日

クサビ緊結式足場作成代行  作成事例

クサビ緊結式足場 作成事例です。


通称 ビケ足場と一般的に言われるのでしょうか?

本来、ビケ足場とは「株式会社ダイサン」の提供する商品ですが、総称でビケ足場となっています。




作成事例はビケ足場ではなく、平和ビルダー材を使用した緊結式足場です。



仮設計画図 平面図


マンションの構造が複雑というわけではないのですが、通常より多く詳細を求められました。
(提出する先の監督署の担当者によっては見方が違いますので)



建地 一本一本の説明が必要な場合もあります。

正直、提出する先、監督署によっては提出したくない…なんて思うこともありますよ。




仮設計画図 断面図

仮設計画図 階段上詳細図
仮設計画図 セットバック各階立面図







2012年10月29日月曜日

構造検討書作成事例

仮設計画図を作成するにあたり同時に構造検討書も作成していますが

構造検討書のみ作成する場合もあります。


例としては

●現場で計画通りに組み立てが出来ず、梁枠開口部と計画していた部位が単管での開口部になった。


●計画図を作成したが検討書は対応できないので作成して欲しい。


●高層で特殊足場を組むので計画前に構造が問題なさそうか判断したい。

やはり一番多いのは計画通りに組み立てが出来ず、特殊な細工をした場合の検討書作成です。




2012年10月25日木曜日

安衛則に基づく墜落防止措置

平成21年に足場仮設に伴う安衛則が改正されました。

建築業者始め仮設業者にはもう当り前です。

しかし工事発注元、地域(労働基準監督署)により仕様の違いが見受けられるのも現状です。




平成21年に発表された法改正をさらに分かりやすく解説している県もありますが厚生労働省から発表されている正式な書類は少ないです。



しかし仮設を取り扱うとなると専門業者ですから今に至っては迷いは少ないと思います。

本年、10月に厚生労働省から安衛則に基づく墜落防止措置についてのリーフレットが配布されています。








安衛則に基づく墜落防止処置

安衛則の確実な実施に併せて実施することが望ましい「より安全な処置」

の2項になっているのがわかります。


仮設計画をご依頼いただいた際、仕様はお客様から指示を頂きますが様々です。

このことから、今まで(法改正後から今に至る)の仕様に変化がある場合があるのではないでしょうか。




納期情報
総合仮設計画図or申請用仮設足場計画図 2~3日
構造物トレース 2~3日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2



Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

原 英信

TEL 093-695-3603
Fax 093-695-3604


2012年10月4日木曜日

枠組 先行手摺 仮設計画図 作成事例

改修工事の発注元が違えば仮設仕様が変わります。


民間の工事ではあまり使用しない(ゼネコン等が元請となる場合は別)


先行手摺。


某ビケ業者では住宅工事等でもお値段据え置きで先行手摺も据え置いているとかいないとか。



作図に辺りあらゆる部材に対応しています。



仮設計画図 平面図



仮設の仕様によっては予算も変わってきますので入念に仕様確認を行い作図にあたります。


体育館 仮設計画図  立面図


校舎棟  仮設計画図 立面図





2012年9月24日月曜日

仮設計画図 作成事例 枠組

業務に費やす時間が大きくブログの更新が疎かになっています。

仮設計画図の書き方がほとんど更新できていない訳であります。


本日は仮設計画図作成事例


マンション大規模改修工事に伴う仮設です。

今時期は毎年、秋ごろから着工し年末には完工するという流れで改修工事が多く行われる時期と思います。
しかし、今年は例年に比べ多く発注されている気がします。

消費税が上がる前に改修工事を!!の流れでもあるのでしょうか?



各業者が多忙なのでしょうか?人手が足りないとよく聞きます。

バランスよく受注したいのは皆同じでしょう。



平面図

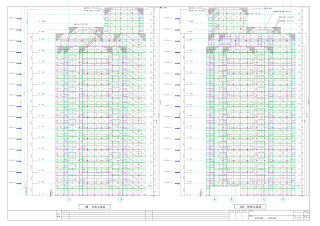

立面図
立面図
断面図



仮設掛け平米で12,000はあると思います。


2棟からなるこの建物は必要となる面が

立面図が8面

断面図が2面<吹き抜け含む>

平面図が1面

です。


枚数は尺度1/200で

平面図1枚
立面図4枚
断面図1枚
詳細図1枚で収まっています。

建物が大きく1/200の尺度でパンパンです。



料金対象は6枚(詳細図はサービス)
今回は構造物トレースからの依頼で1枚¥10,000
構造検討書は 壁繋ぎ 梁枠 建て時の検討 で¥3,500

合計¥63,500+税です。


この規模で¥63,500です。ご依頼の参考になればと思います。



(作成事例は工事完了後、業者様から御了解を頂、投稿させていただいております。)



2012年9月17日月曜日

申し込み用紙DLページ

作成依頼の申し込み用紙DLページを作成しました。


DLページはこちら
http://www.freedom-design.jp/%E4%BB%AE%E8%A8%AD%E8%B6%B3%E5%A0%B4%E8%A8%88%E7%94%BB%E5%9B%B3/




お問い合わせ等も申込用紙で対応しています。


お気軽にお問い合わせいただければと思います。






Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

TEL 093-695-3603
Fax 093-695-3604

2012年9月1日土曜日

仮設計画図 道路占用・使用図作成

仮設設置に伴う、道路占用図・使用図作成をしてます。


【足場屋さん】 着工が決まったけど設置届け、道路占用・使用申請が客先より求められた。


時間が無いしどうしよう・



あると思います。


そんな計画、申請図面を作成してます。


~着工までのよりスムーズな流れ~のお手伝いしてます。


道路占用・使用の申請図は、必要な項目を的確に確実に押さえ、表示しなければなりません。





余計な情報は要りません。



通常納期 ~ 1日


1枚 ¥5,000~


仮設計画図からの申請図転用がお得です。




納期情報
総合仮設計画図or申請用仮設足場計画図 2~3日
構造物トレース 2~3日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2



Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

原 英信

TEL 093-695-3603
Fax 093-695-3604




2012年8月27日月曜日

仮設計画図 検討書作成事例

久々の投稿です。

.

今回の作成事例の現場は映画「おっぱいバレーの」撮影ロケ地となった場所でした。



直方市にある市民体育館です。

老朽化が進み(古さが昭和を感じさせる感じでよかったのでしょうか?)

内部は耐震補強用の梁の増設。 枠支保工が計画の対象で、外部は一部解体を行い耐震ブレースの新設。


今回は外部の煙突解体用の計画をご紹介。

煙突内部にアスベストが吹き付けてあり先行で撤去が必要とのこと。

撤去は最上部よりゴンドラを吊り下げて撤去を行う。

その、ゴンドラを吊り下げる足場の計画です。

ゴンドラ吊部計画


重要なのはゴンドラを吊り下げる角鋼管の固定方法、及び強度でしょう。


枠組の建地自体は高層ではないのですが念のために。







納期情報
総合仮設計画図or申請用仮設足場計画図 2~3日
構造物トレース 2~3日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2



Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

原 英信

TEL 093-695-3603
Fax 093-695-3604

2012年8月11日土曜日

お知らせ

残暑お見舞い申し上げます。




連日暑い日が続いております。

誠に勝手ながら下記の通り夏期休暇とさせて頂きます。

8月12日(日)〜15日(水)


今後ともよろしくお願いします。





Freedom Design office
Computer aided design specialist

〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

原 英信

TEL 093-695-3603
Fax 093-695-3604

2012年8月8日水曜日

足場もいろいろあります

私は福岡を拠点に営業していますが、本当にありがたい事に全国からご依頼を頂いております。


地域が違えば足場材が違うのも当然ですが、中には福岡じゃあまり見ない資材での依頼もあります。

手摺先行型ミレニューム。 クサビ緊結式足場とビティ枠の中間のような部材でしょうか?


ただいま勉強中です。


ビティ枠はメーターかインチサイズかの違い+リース提供している会社名が分かれば資材が分かる

ものですが、種類が多いのはクサビ式の緊結式足場。聞いたことの無いメーカー品も多いです。



2012年8月3日金曜日

感謝

今まで出会ってきた方々への感謝や、今たくさんの方に出会えていることへの感謝。

たくさんの事に気づき

一つ一つの事が、いろいろな事が意味のある事になっているような気がする。

今日の出会いに感謝して気づきに感謝しなくてはならない。




また明日からがんばろう。


ちょっとしたことをブログにアップ。


おやすみなさい。








2012年7月25日水曜日

蛹からカブトムシへ

以前、北九州市のとある山で見つけたカブトムシの幼虫たち。


しばらく気にする事はないだろうと思っていた訳であります。しかし幼虫たちはどんどん大きくなり、成虫への最終段階。


蛹になっていたのであります。



蛹になって10日ほどでしょうか?

皮?を脱ぎ捨て立派に成虫へとなっているではありませんか!!

しかも大きい!



本当にびっくりしました!


しかし地中から上がってくるカブトムシは雄ばっかりです。


せっかく誕生したのですから、素敵な雌と出会って生命をつないで欲しいと。


梅雨明けの今シーズンが一番のカブトムシの活動時期では?!


メス探し! いざ山へ。





2012年7月22日日曜日

仮設計画図 (枠組)作成事例

マンション大規模修繕工事に伴う足場設置のための申請図作成事例です。


10F建 RC造のマンションですが法面に建築されているので1層目の割付(高さ調節)が重要でした。

しかもフロアごとに中央に向けセットバックしている構造となっており非常に手間がかかりそうな感じです。



仮設計画図 平面図


仮設計画図 立面図
断面を切るとこんな感じで非常に施工性は悪そうです。(足場屋さんの感覚としては)


実は、のようなパターンは図面作成も一苦労です……。



仮設計画図 断面図

2012年7月11日水曜日

情報という武器を持たない人は生き残れない

ソフトバンクの孫社長が同社法人向けの展示会 「SoftBank World 2012」にて

「坂本龍馬の時代は武士は全員大刀と小刀を装備しており、両方持っているからこそ戦えるのであって、どっちか片方しか持っていないのは達人か間抜けな人だ」とした。
一見、過激な発言だが、現代社会において情報という武器を持たずに戦場(会社や取引先)に向かうことは負け戦に等しいという、いかに情報やそれを得るデバイスが大事かということだ。




と語った。

私も使ってますよスマートフォン。ドコモですけど…。


情報は最大の武器であるり お金である!     ・・ 分かります。


しかし情報が入り混じる中、正しい選択が出来ない状況になっているのも確かですね。









2012年7月10日火曜日

日産リーフに乗れます

北九州市と日産自動車の協働プロジェクトとして電気自動車の「日産リーフ」を2013年3月まで無償

貸与する取り組みが開始されるらしいです。

もちろん個人での応募も可能で、満期になれば買い取りか、リース契約または返却と選べる3パタ

ーン。


北九州市在住で、充電設備が整えられえる方は応募してみてはいかがでしょうか?


なんせ電気自動車ですから燃料代は無料ですよ?


しかし節電の時期、いかがいたしましょうか?


平成24年7月22日(日曜日)18:00までらしいです。


http://setsuden-leaf.jp/kitakyushu/

2012年7月6日金曜日

仮設計画図 作成事例



本日はマンション大規模改修工事の仮設計画図作成事例です。


今回はお客様よりCADデータを頂いての作図でした。



この工事、高さも50m近く仮設㎡で10,000㎡を超えていました。実に大規模な工事です。



まず作図に入る前にお客様と確認事項があります。


●使用部材
●足場仕様
●住所(立地状態)



使用部材は大きく分けて 枠材。クサビ材とあります。その中でもメーカーが違えば規格が違うものです。

足場仕様は安衛法に(落下防止対策等)基づいて決定しなければなりません。


立地状態は構造を検討する際の風加重を計算する際に必要となります。



以上の3つは必ず確認しなければなりません。



平面図



立面図
断面図




2012年7月4日水曜日

風力発電に期待


風力発電で原発40基分の発電可能 環境省試算


風力発電を普及させたとして最大で原発40基相当の電力を補えるというものです。


風力で発電できても電力会社間の送電の問題や年間の買取上限(風力発電での電力)が最大7パ


ーセントと決まっていること等々、問題が多いようです。


是非、原発からの切り替え案としてがんばっていただきたい。



北九州市にも響灘風力発電施設があります。

10基の風車が稼動しており、発電しています。

発電量は3,500万kwhだそうで役10,000世帯分の年間電力消費分となるようです。







2012年7月3日火曜日

仮設計画図の作成事例 吊足場

本日は仮設計画図 吊足場の作成事例のご紹介です。



工事内容としてはPC橋の脚部(橋台)の耐震補強。

床版から高欄にかけての補修工事と、すべて仮設足場が必要な工事内容。

橋巾12m 全長200mの大規模な工事でした。



脚部の耐震補強は既存GLから掘削を行いフーチングからの型枠施工が必要。

脚部廻りにすべて足場を設置する計画図から作成しました。(耐震工事が当工事の重要な内容です。)





脚部廻り図面

吊足場と枠組足場の側面部


発注元が国交省の管轄及び設置届け申請用計画図ということもあり、いつも以上に気を使いました。




平面図






納期情報
総合仮設計画図or申請用仮設足場計画図 1~2日
構造物トレース 3~4日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2
建築パース 3~4日

お問合せは TEL・FAX・mail にて

Freedom Design office
Computer aided design specialist


〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

TEL 093-695-3603
Fax 093-695-3604





2012年6月29日金曜日

脱原発はどのようになるのか

2011.3.11の東北地方太平洋沖地震マグニチュード8.4という予想も出来ないような多大なる被害を受けた日本。


復興への道中解決できていない問題が山ほどある。




その中でも今、原発問題で様々な意見がありますね。




個人の意見としては原発は必要なのでしょうか?


自分の位置からの意見「感覚)しか分かりませんが…




原発を失うことで雇用が失われる方もおられるでしょう。
電気に依存した生産業の方も大変な状況になるでしょう。
様々な問題があると思います。




しかし事故が起きてしまったにも関わらず、ここま依存してしまっているのはなぜなのでしょうか?




もったいない何て言ってしまった政治家は何を見ているのでしょうか?




未だに町に帰れず故郷を捨て新しい生活を始めようとしている(スタートした)方々に「原発は安全だから稼動させても良いだろうか?」なんて聞けるのでしょうか?










慎重に考え計画を立て話をして頂きたいと思います。















2012年6月27日水曜日

気になるサイト



建築プロのための専門情報サイト

建築知識さんのWEBサイトです。

CAD専門書誌を発行するエクスナレッジさんが運営するサイトです。


建築・設計に関する””な情報を知る!ページや


建築設計の”実務に役立つ!”ツールや情報ページなど様々な情報が満載です。




CADデータダウンロードページやJw_cadのFAQページがあり見るだけで何か得られるかもしれません。
















納期情報
総合仮設計画図or申請用仮設足場計画図 1~2日
構造物トレース 3~4日
躯体調査・補修図 お問合せ下さい。
道路使用、占用申請図1日~2
建築パース 3~4日

お問合せは TEL・FAX・mail にて

Freedom Design office
Computer aided design specialist


〒807-0876
北九州市八幡西区浅川日ノ峯2丁目8-19

TEL 093-695-3603
Fax 093-695-3604









2012年6月25日月曜日

ウミガメが産卵する海

北九州市より495号線を福岡方面に30程下ると岡垣町【新松原海岸】があります。




その海岸はウミガメの産卵場所としてしられ地域の方々始め、町の方々が定期的にビーチクリーン(清掃活動)を行っています。




その場所は福岡県代表的なサーフスポットでもあります。




地元のサーファーの方とビーチで合い雑談していると「ウミガメが来る季節だなぁ」なんて話に。


ウミガメは産卵場所に敏感に反応するらしく産卵に来ない年もあるそうです。

なのでサーファーでビーチクリーンに参加されている方も多いようです。


ウミガメくると良いですね☆


2012年6月23日土曜日

北九州市 がれき受入を表明


6月20日、東日本大震災の被災地の宮城県石巻市のがれきの受け入れについて、北九州市の北橋市長が、同市議会で受け入れを表明した。
西日本地域で初となる被災地のがれきの広域処理が、8月にも実施される見通し。「被災地の復興における震災がれきの広域処理の必要性と北九州市民の安全・安心の確保、広域処理に伴う風評被害への懸念、更には市民説明会をはじめ各界からの意見など、様々な点を総合的かつ慎重に熟慮した結果、受け入れるべきという判断に至った」などと北橋市長は語った。

なにも説明できていないような気がします。
他県のへの影響が気になるところです。
皆様の住まれる県の対応などいかがなものでしょうか?
